活塞桿封
K663
| 工作條件 | 公制 | 英制 |
| 最大速度 | 1.0 m/sec | 3.0 ft/sec |
| 溫度范圍 | -45℃~+110℃ | -50℉~+230℉ |
| 最大壓力 | ≤400bar | 6000 p.s.i. |

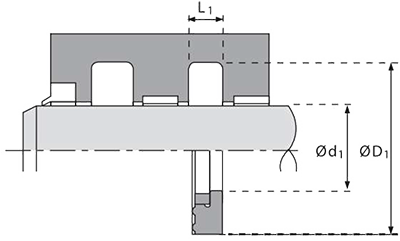

| 最大擠出間隙 | 最大擠出間隙值顯示了最大的單邊允許間隙， 最小活塞桿直徑和最大間隙。參考溝槽設計片段。 | ||
| 壓力 bar | 160 | 250 | 400 |
| 最大間隙 mm | 0.6 | 0.5 | 0.4 |
| 壓力 p.s.i. | 2400 | 3750 | 6000 |
| 表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
| 動密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 靜密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 靜態溝槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

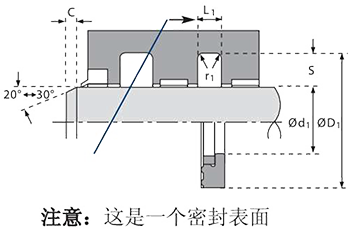

| 斜面和半徑 | |||
| 溝槽截面≤ S mm | 4.0 | 5.0 | 7.5 |
| 最小倒角 C mm | 3.00 | 3.50 | 5.00 |
| 最大圓角半徑 r1 mm | 0.2 | 0.4 | 0.8 |
| 最大圓角半徑 r2 mm | 0.4 | 0.8 | 1.2 |
| 公差 | Φd1 | ΦD1 | L1 mm |
| f9 | Js11 | +0.25 -0 |
材料介紹

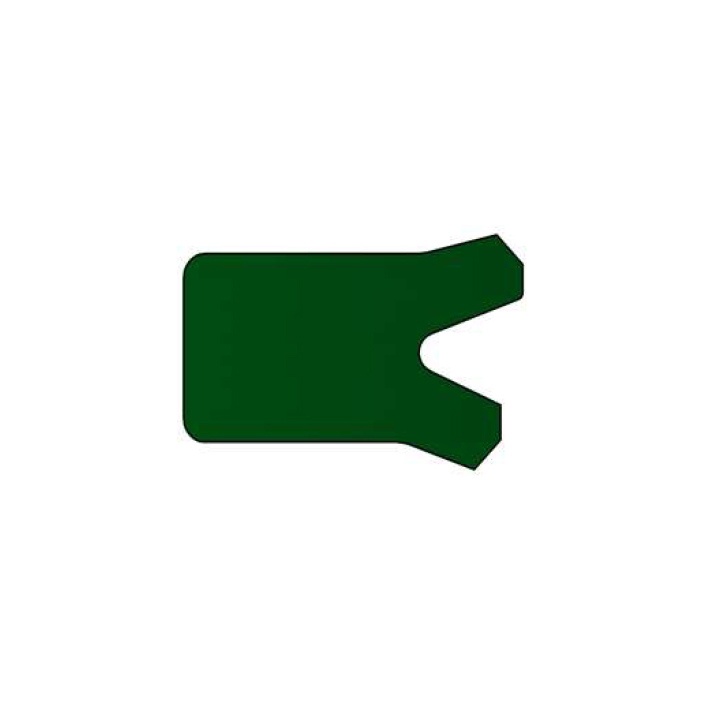

Kintowe 663 系列適用于輕載中載工作環境，是包含非對稱密封唇的最優質無泄漏密封產品。
該產品的單密封唇在是在 K605型基礎上修改而成，在需要諸如K839 型雙唇防塵圈的工作環境中，是及其理想的配套選擇。
此密封產品選用進口聚氨酯材料 KINTOWE?01 注塑成型， K663 極具柔韌性，安裝非常簡單。
產品優勢
●容易安裝
●與K839等雙唇防塵圈配合使用可達到無泄漏的效果
技術參數
| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 12 | 22 | 7.3 | 8.0 | 6630120 | 50 | 57 | 9.0 | 10.0 | 6630500 | |
| 14 | 24 | 8.2 | 9.0 | 6630140 | 50 | 58 | 8.2 | 9.0 | 6630501 | |
| 16 | 24 | 5.7 | 6.3 | 6630160 | 50 | 60 | 7.3 | 8.0 | 6630502 | |
| 16 | 26 | 7.3 | 8.0 | 6630161 | 50 | 60 | 10.0 | 11.0 | 6630503 | |
| 18 | 26 | 5.7 | 6.3 | 6630180 | 50 | 65 | 11.4 | 12.5 | 6630504 | |
| 20 | 28 | 4.5 | 5.0 | 6630200 | 54 | 64 | 10.0 | 11.0 | 6630540 | |
| 20 | 30 | 7.3 | 8.0 | 6630201 | 55 | 65 | 10.0 | 11.0 | 6630550 | |
| 22 | 32 | 7.3 | 8.0 | 6630220 | 55 | 67 | 10.0 | 11.0 | 6630551 | |
| 24 | 34 | 7.8 | 8.5 | 6630240 | 56 | 66 | 6.5 | 7.5 | 6630560 | |
| 25 | 33 | 5.7 | 6.3 | 6630250 | 56 | 66 | 10 | 11 | 6630561 | |
| 25 | 35 | 7.3 | 8.0 | 6630251 | 60 | 68 | 8 | 9 | 6630600 | |
| 25 | 40 | 10.0 | 11.0 | 6630252 | 60 | 70 | 7.3 | 8 | 6630601 | |
| 26 | 36 | 10.0 | 11.0 | 6630260 | 60 | 70 | 10 | 11 | 6630602 | |
| 28 | 36 | 5.7 | 6.3 | 6630280 | 60 | 75 | 11.4 | 12.5 | 6630603 | |
| 30 | 38 | 5.7 | 6.3 | 6630300 | 65 | 75 | 11.8 | 13 | 6630650 | |
| 30 | 38 | 8.2 | 9.0 | 6630301 | 65 | 80 | 11.4 | 13 | 6630651 | |
| 30 | 40 | 7.3 | 8.0 | 6630302 | 70 | 80 | 6 | 7 | 6630700 | |
| 32 | 40 | 5.7 | 6.3 | 6630320 | 70 | 85 | 11.4 | 13 | 6630701 | |
| 32 | 42 | 7.3 | 8.0 | 6630321 | 75 | 95 | 14.5 | 16 | 6630750 | |
| 35 | 43 | 5.7 | 6.3 | 6630350 | 80 | 90 | 11.8 | 13 | 6630800 | |
| 35 | 45 | 7.3 | 8.0 | 6630351 | 80 | 100 | 14.5 | 16 | 6630801 | |
| 35 | 45 | 10.0 | 11.0 | 6630352 | 85 | 97 | 8.7 | 9.6 | 6630850 | |
| 36 | 44 | 5.8 | 6.3 | 6630360 | 85 | 100 | 11.8 | 13 | 6630851 | |
| 36 | 44 | 8.0 | 9.0 | 6630361 | 90 | 100 | 6.5 | 7.5 | 6630900 | |
| 36 | 46 | 7.3 | 8.0 | 6630362 | 95 | 110 | 9 | 10 | 6630950 | |
| 40 | 48 | 5.7 | 6.3 | 6630400 | 100 | 115 | 9 | 10 | 6631000 | |
| 40 | 48 | 8.2 | 9.0 | 6630401 | 100 | 115 | 11.8 | 13 | 6631001 | |
| 40 | 50 | 7.3 | 8.0 | 6630402 | 100 | 120 | 14.5 | 16 | 6631002 | |
| 40 | 50 | 8.2 | 9.0 | 6630403 | 140 | 155 | 9 | 10 | 6631400 | |
| 40 | 50 | 10.0 | 11.0 | 6630404 | 160 | 175 | 9 | 10 | 6631600 | |
| 45 | 53 | 8.2 | 9.0 | 6630450 | 170 | 185 | 9 | 10 | 6631700 | |
| 45 | 55 | 7.3 | 8.0 | 6630451 | 180 | 200 | 12 | 13 | 6631800 | |
| 45 | 55 | 10.3 | 11.0 | 6630452 | 280 | 296 | 18.0 | 19.0 | 6632800 | |
| 49 | 59 | 7.3 | 8.0 | 6630490 |
