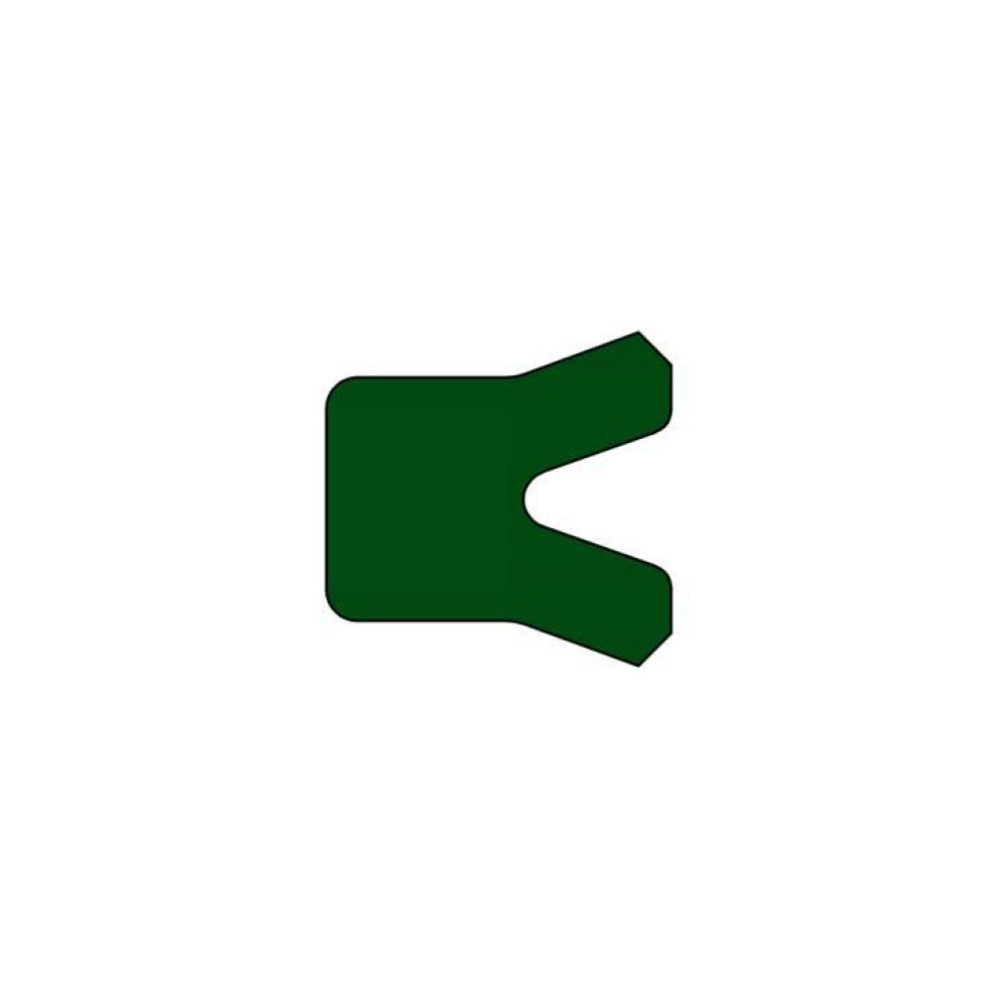

單作用活塞桿&活塞封
K601
| 工作條件 | |
| 表面速度 | ≤1.0m/s |
| 工作溫度 | -45℃+110℃ |
| 工作壓力 | ≤400bar |
| 表面粗糙度 | μmRa | μmRt |

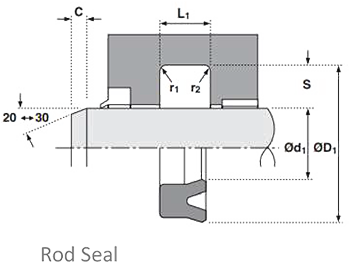

| 動密封面 Rod ?D1 | 0.1 ～ 0.4 | 4 max |
| 靜密封面 Rod ?D1 | 1.6 max | 10 max |

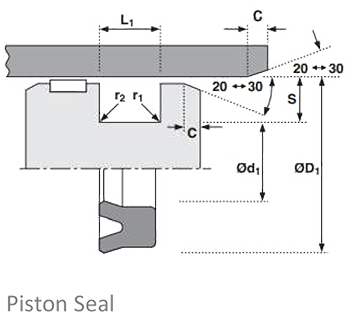

| 動密封面 Piston ?D1 | 0.1 ～ 0.4 | 4 max |
| 靜密封面 Piston ?d1 | 1.6 max | 10 max |
| 靜態溝槽面 L1 | 3.2 max | 16 max |
材料介紹
K601 是一種高性能通用密封，適用于桿封和活塞桿封， K601 采用優異的進口密封聚氨酯材料KINTOWE ?01 制造而成。該設計可應用于大多數工業油缸并實現良好的密封效果。密封唇為精密修邊機器修整而成，這種材料在高壓下抗擠出，以確保良好的低壓密封。
K601 是背靠背應用密封的首選。
產品優勢
● 容易安裝
● 通用密封
● 良好的耐熱性
技術參數

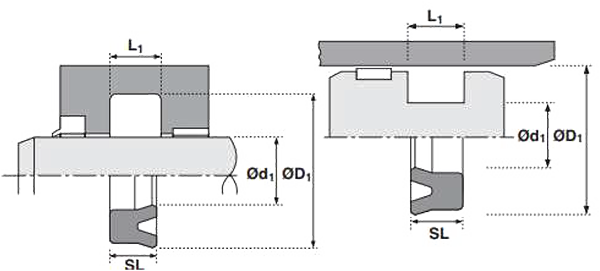

| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 4.5 | 12.5 | 4.40 | 5.00 | 6010045 | 22 | 35 | 10.00 | 11.00 | 6010221 | |
| 5 | 12 | 5.50 | 6.50 | 6010050 | 22 | 40 | 10.00 | 11.00 | 6010222 | |
| 6 | 13 | 8.00 | 9.00 | 6010060 | 25 | 33 | 4.40 | 5.00 | 6010250 | |
| 10 | 18 | 6.00 | 6.60 | 6010100 | 25 | 33 | 5.00 | 5.70 | 6010251 | |
| 10 | 20 | 8.00 | 9.00 | 6010101 | 25 | 35 | 8.00 | 9.00 | 6010252 | |
| 12 | 18 | 6.00 | 7.00 | 6010120 | 25 | 35 | 10.00 | 11.00 | 6010253 | |
| 12 | 20 | 4.40 | 5.00 | 6010121 | 25 | 38 | 8.00 | 9.00 | 6010254 | |
| 12 | 25 | 8.00 | 9.00 | 6010122 | 25 | 38 | 10.00 | 11.00 | 6010255 | |
| 14 | 22 | 4.40 | 5.00 | 6010140 | 25 | 40 | 10.00 | 11.00 | 6010256 | |
| 14 | 22 | 5.00 | 5.70 | 6010141 | 26 | 40 | 9.00 | 10.00 | 6010260 | |
| 14 | 24 | 8.00 | 9.00 | 6010142 | 28 | 35.5 | 5.00 | 5.70 | 6010280 | |
| 15 | 25 | 8.00 | 9.00 | 6010150 | 28 | 36 | 6.50 | 7.10 | 6010281 | |
| 16 | 24 | 4.40 | 5.00 | 6010160 | 28 | 38 | 5.60 | 6.30 | 6010282 | |
| 16 | 24 | 5.00 | 5.70 | 6010161 | 28 | 40 | 10.00 | 11.00 | 6010283 | |
| 16 | 26 | 8.00 | 9.00 | 6010162 | 28 | 43 | 10.00 | 11.00 | 6010284 | |
| 18 | 26 | 4.40 | 5.00 | 6010180 | 30 | 40 | 5.6 | 6.3 | 6010300 | |
| 18 | 26 | 5.00 | 5.70 | 6010181 | 30 | 40 | 6 | 7 | 6010301 | |
| 18 | 28 | 7.30 | 8.00 | 6010182 | 30 | 40 | 8 | 9 | 6010302 | |
| 18 | 28 | 8.00 | 9.00 | 6010183 | 30 | 40 | 10 | 11 | 6010303 | |
| 20 | 28 | 4.40 | 5.00 | 6010200 | 30 | 45 | 10 | 11 | 6010304 | |
| 20 | 28 | 5.00 | 5.70 | 6010201 | 32 | 42 | 5.6 | 6.3 | 6010320 | |
| 20 | 30 | 8.00 | 9.00 | 6010202 | 32 | 42 | 6 | 7 | 6010321 | |
| 20 | 40 | 12.00 | 13.00 | 6010203 | 32 | 42 | 10 | 11 | 6010322 | |
| 22 | 30 | 4.40 | 5.00 | 6010220 | 32 | 47 | 10 | 11 | 6010323 |
| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 35 | 45 | 6 | 7 | 6010350 | 50 | 65 | 10 | 11 | 6010503 | |
| 35 | 45 | 7 | 8 | 6010351 | 50 | 70 | 12 | 13 | 6010504 | |
| 35 | 48 | 10 | 11 | 6010352 | 52 | 62 | 10 | 11 | 6010520 | |
| 35 | 50 | 10 | 11 | 6010353 | 53 | 63 | 6 | 7 | 6010530 | |
| 36 | 46 | 5.6 | 6.3 | 6010360 | 55 | 65 | 6 | 7 | 6010550 | |
| 38 | 48 | 6 | 7 | 6010380 | 55 | 75 | 12 | 13 | 6010551 | |
| 38 | 50 | 9 | 10 | 6010381 | 56 | 66 | 6 | 7 | 6010560 | |
| 38 | 55 | 9.7 | 11 | 6010383 | 56 | 71 | 8.4 | 9.5 | 6010561 | |
| 40 | 50 | 5.6 | 6.3 | 6010400 | 56 | 76 | 12 | 13 | 6010562 | |
| 40 | 50 | 6 | 7 | 6010401 | 60 | 70 | 6 | 7 | 6010600 | |
| 40 | 50 | 10 | 11 | 6010402 | 60 | 70 | 10 | 11 | 6010601 | |
| 40 | 55 | 10 | 11 | 6010403 | 60 | 71 | 7 | 8 | 6010602 | |
| 40 | 60 | 12 | 13 | 6010404 | 60 | 76 | 12 | 13 | 6010603 | |
| 45 | 55 | 5.6 | 6.3 | 6010450 | 60 | 80 | 12 | 13 | 6010604 | |
| 45 | 55 | 6 | 7 | 6010451 | 63 | 73 | 6 | 7 | 6010630 | |
| 45 | 55 | 10 | 11 | 6010452 | 63 | 73 | 11.8 | 13 | 6010631 | |
| 45 | 56 | 7 | 8 | 6010453 | 63 | 78 | 8.4 | 9.5 | 6010632 | |
| 45 | 60 | 10 | 11 | 6010454 | 65 | 75 | 6 | 7 | 6010650 | |
| 45 | 65 | 10 | 11 | 6010455 | 65 | 80 | 8.4 | 9.5 | 6010651 | |
| 46 | 56 | 6 | 7 | 6010460 | 65 | 85 | 12 | 13 | 6010652 | |
| 48 | 63 | 10 | 11 | 6010480 | 70 | 80 | 6 | 7 | 6010700 | |
| 50 | 60 | 5.6 | 6.3 | 6010500 | 70 | 80 | 11.8 | 13 | 6010701 | |
| 50 | 60 | 6 | 7 | 6010501 | 70 | 85 | 8.4 | 9.5 | 6010702 | |
| 50 | 60 | 10 | 11 | 6010502 | 70 | 90 | 12 | 13 | 6010703 |
| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 70 | 92 | 12 | 13 | 6010704 | 110 | 130 | 15 | 17 | 6011101 | |
| 71 | 80 | 6 | 7 | 6010710 | 115 | 130 | 8.9 | 10 | 6011150 | |
| 75 | 85 | 6 | 7 | 6010750 | 115 | 135 | 15 | 17 | 6011151 | |
| 75 | 85 | 11.8 | 13 | 6010751 | 120 | 140 | 14.5 | 16 | 6011200 | |
| 75 | 95 | 12 | 13 | 6010752 | 120 | 140 | 15 | 17 | 6011201 | |
| 75 | 100 | 22 | 24 | 6010753 | 125 | 140 | 8.9 | 10 | 6011250 | |
| 80 | 90 | 6 | 7 | 6010800 | 125 | 145 | 11.4 | 12.5 | 6011251 | |
| 80 | 90 | 8 | 8.7 | 6010801 | 125 | 145 | 15 | 17 | 6011252 | |
| 80 | 90 | 11.8 | 13 | 6010802 | 130 | 150 | 15 | 17 | 6011300 | |
| 80 | 95 | 8.4 | 9.5 | 6010803 | 136 | 150 | 8.5 | 9.5 | 6011360 | |
| 80 | 100 | 12 | 13 | 6010804 | 140 | 154 | 9 | 10 | 6011400 | |
| 85 | 100 | 8.9 | 10 | 6010850 | 140 | 155 | 8.9 | 10 | 6011401 | |
| 85 | 105 | 12 | 13 | 6010851 | 140 | 160 | 15 | 17 | 6011402 | |
| 90 | 100 | 11.8 | 13 | 6010900 | 145 | 160 | 8.9 | 10 | 6011450 | |
| 90 | 105 | 8.4 | 9.5 | 6010901 | 145 | 165 | 15 | 17 | 6011451 | |
| 90 | 105 | 8.9 | 10 | 6010902 | 150 | 165 | 8.9 | 10 | 6011500 | |
| 90 | 110 | 12 | 13 | 6010903 | 150 | 170 | 15 | 17 | 6011501 | |
| 95 | 110 | 8.9 | 10 | 6010950 | 155 | 170 | 8.9 | 10 | 6011550 | |
| 95 | 115 | 12 | 13 | 6010951 | 155 | 180 | 15 | 17 | 6011551 | |
| 100 | 115 | 8.9 | 10 | 6011000 | 160 | 175 | 9 | 10 | 6011600 | |
| 100 | 120 | 11 | 12.5 | 6011001 | 160 | 185 | 15 | 17 | 6011601 | |
| 100 | 120 | 12 | 13 | 6011002 | 165 | 180 | 9 | 10 | 6011650 | |
| 105 | 125 | 11.4 | 12.5 | 6011050 | 165 | 183 | 10 | 11 | 6011651 | |
| 105 | 125 | 15 | 17 | 6011051 | 165 | 190 | 15 | 17 | 6011652 | |
| 110 | 130 | 11 | 12.5 | 6011100 | 170 | 195 | 15 | 17 | 6011700 |
